Tradicionalmente hemos visto que a los edificios se les ha ido dotando distintos servicios de mayor o menor de nivel tecnologico. asi se le han instalado sistemas de calefaccion, aire acondicionado, electricidad, seguridad, ect.
Caracteristicas que no implica dificultad y que permiten obtener un edificio automatizado. cuando estos edificios se les dota un sistema de gestion centralizado, con la posibilidad de interconexion entre ellos y tambien se le instala una infraestructura de comunicaciones (voz,datos,textos,imagenes) empezamos a hallar edificios inteligentes o racionalizados.
El desarrollo actual de las comunicaciones, videoconferencias, telefax, servicios multimedia, redes de ordenadores, hacen necesario el empleo de un sistema de cableado estructurado avanzado capaz de soportar todas las necesidades de comunicacion. para ello debemos realizar un estudio previo donde se va a trabajar. para luego tener en cuenta reglas y normas para realizar el trabajo.
Estas redes pueden ser redes inalambricas o redes fijas
WLL: Wireless Local Loop
Celular: AMPS, GSM, TDMA, CDMA
Satelite celular de orbita baja (LEO): Global Star, Iridium
PC´s
Digital Microwaves
V-SAT
Son las redes que hoy conocemos y que están en manos de las empresas telefonicas tradicionales como caras visibles al usuario. dentro de la empresa son las redes independientes de computación y de telefonia.
Estas redes tendran una enorme evolucion en los proximos años dado que deberán incrementar notablemente su capacidad de transportar informacion, el trafico, de modo de dar satisfacción a la demanda mundial de comunicaciones dada por los servicios que deberán canalizar:
- Voz: Telefonia y audio de Alta calidad, ect
- Datos: IAN,WAN,INTERNET, ect
- Video: Video conferencia, TV por Cable, peliculas a demanda, ect
Definicion de Cableado Estructurado
Se conoce como cableado estructurado al sistema de cables, conectores, canalizaciones y dispositivos que permiten establecer una infraestructura de telecomunicaciones en un edificio.
La instalacion y las caracteristicas del sistema deben cumplir con ciertos estandares para formar parte de la condicion de cableado estructurado.
De esta manera, el apego del cableado estructurado a un estandar permite que este tipo de sistemas ofrezca flexibilidad de instalacion e independencia de proveedores y protocolos, ademas de brindar una amplia capacidad de crecimiento y de resultar faciles de administrar
El origen del Cableado Estructurado
Cada proveedor de equipos realizaba la instalacion de cables que mas le convenia y este no podia ser usado por los otros fabricantes, lo cual dificultaba al cliente. el cambio de proveedor dado que el nuevo equipamiento no era compatible con el cableado existente y lo obliga a comprar al anterior o recambiar toda la red. las redes telefonicas tenia, por lo general, topologia en estrella.
Significado de ansi, E.I.A y T.I.A
El instituto nacional americano de estandarizacion es una organizacion privada sin fines de lucro que administra y coordina el sistema de evaluacion de conformidad y de estandarizacion voluntaria de los Estados Unidos. el ANSI identifica requerimientos industriales y publicas para estandares de consenso nacional, ademas coordina y administra su desarrollo, resuelve problemas de estandares nacionales y asegura la participacion efectiva en la estandarizacion internacional.
La E.I.A y la T.I.A son asociaciones empresarias, que agrupan a las industrias de electronica y de telecomunicaciones de los Estados Unidos
Normas E.I.A-T.I.A 568A/568B
Las normas garantizan que los sistemas que se ejecuten de acuerdo a ella soportan todas las aplicaciones de telecomunicaciones presentes y futuras por un lapso de al menos 10 años
Ventajas del cableado estructurado
- Debido a que el sistema de cableado es independiente de la aplicacion y del proovedor, los cambios en la red y en el equipamiento pueden realizarse por los mismos cables existentes.
- Debido a que los aulets estan cableados de igual forma, los movimientos de personal puede hacerse sin modificar la base del cableado.
- La localizacion de los hubs y concentradores de la red en un punto central de distribucion, en general un closet de telecomunicaciones, permite que los problemas de cableado o de red sean detectados y aislados facilmente sin tener que parar el resto de la red.
Cableado Horizontal
El cableado horizontal es el que se extiende desde el armario de telecomunicaciones o rack hasta la estacion de trabajo.es muy dificultoso reemplazar este cableado, por lo tanto es de vital importancia que se consideren todos los servicios de telecomunicaciones al diseñar el cableado horizontal antes de comenzar con el. el cableado horizontal debera diseñarse para ser capaz de manejar diversas aplicaciones de usuario incluyente:
- Comunicacion de voz (Telefono)
- Comunicacion de datos
- Redes de area local
Cableado Vertical
Tambien conocido como cableado de backbone, es el sistema de conexion entre los distintos cuartos de comunicaciones principal.
Esto incluye la interconexion vertical entre los pisos de un edificio. dependiendo la instalacion, por lo general suele implementarse usando fibra optica, sin embargo en algunos casos puede usarse cable UTP. tambien interconecta los diferentes cableados horizontales de su empresa independiente, si estos se encuentran instalados en los diferentes pisos de un solo edificio.
Componentes del Cableado Estructurado
Keystone
Se trata de un dispositivo modular de conexion monolinea, hembra, apto para conectar plug RJ45, que permite su inserción en rosetas y frentes de patch panels especiales mediante un sistema de encastre.
Permite la colocación de la cantidad exacta de conexiones necesarias.
Roseta P/Keystone:
Se trata de una pieza plástica de soporte que se amura a la pared y permite encastrar hasta 2 keystone, formando una roseta de hasta 2 bocas.
No incluye en keystone que se compra por separado.
Frente para Keystone o Faceplate:
Se trata de una pieza plástica plana de soporte que es tapa de una caja estandar de electricidad embutida de 5x10 cm y permite encastrar hasta 2 keystone, formando un conjunto de conexión de hasta 2 bocas.
No incluye los keystone que se compran por separado.
La boca que quede libre en caso que se desee colocar un solo keystone se obtura con un inserto ciego que también se provee por separado.
Rosetas integradas:
Usualmente de 2 bocas, aunque existe también la versión reducida de 1 boca. Posee un circuito impreso que soporta conectores RJ45 y conectores IDC (Insulation Desplacement Connector) de tipo 110 para conectar los cables UTP sólidos con la herramienta de impacto
Se proveen usualmente con almohadilla autoadhesiva para fijar a la pared y/o perforacion para tornillo. Codigo Discar: CAT5DRJ45
Cable UTP Solido:
El cable UTP (Unshielded Twisted Pair) posee 4 pares bien trenzados entre si (paso mucho más torsionado que el Vana Gris de la norma ENTeL 755), sin foil de aluminio de blindaje, envuelto dentro de una cubierta de PVC.
Existen tipos especiales (muchos más caros) realizados en materiales para instalaciones que exigen normas estrictas de seguridad ante incendio.
Se presenta en cajas de 1000 pies (305 mts) para su fácil manipulación, no se enrosca, y viene marcado con números que representan la distancia en pies de cada tramo en forma correlativa, con lo que se puede saber la longitud utilizada y la distancia que aun queda disponible en la caja con solo registrar estos números y realizar una simple resta. Código Discar: CAT5CS4P

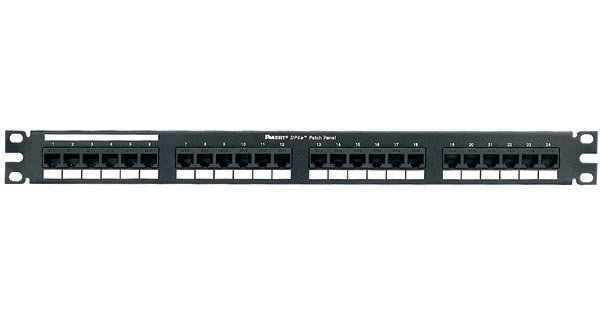

Estan formados por un soporte, usualmente metalico y medidas compatibles con rack de 19", que sostiene placas de circuito impreso sobre la que se montan: de un lado los conectores RJ45 y del otro los conectores IDC para black tipo 110. se proveen en capacidades de 12 a 96 puertos (multiples de 12) y se pueden apilar para formar capacidades mayores. Código Discar: CAT5HILL
Patch Cord
Estan construidos con cables UTP de cuatro pares flexibles terminado en un plug 8P8C en cada punto de modo de permitir la conexion de los cuatro pares en un conector RJ45. a menudo se provee de distintos colores y con un dispositivo plastico que se curven en la zona donde el cable se a plana al acometer al plug.
es muy importante utilizar PC´s certificados puesto que el hacerlos en obras no garantiza en modo alguno la certificacion a nivel 5. Código Discar: CAT5XM(Calor)
PLUG 8P8C
Plug de 8 contactos, similar al plug americano RJ11 Utilizado en telefonia, pero de mas capacidad. posee contactos bañados en oro. Código Discar: CAT5RJ45
Igual al sólido, pero sus hilos interiores estan constituidos por cables flexibles en lugar de alambres. Código Discar:
CAT5CF4P
Herramienta de impacto:
Es la misma que se utiliza con el block tipo 110 de la ATT. Posee un resorte que se puede graduar para dar distintas presiones de trabajo y sus puntas pueden ser cambiadas para permitir la conexion de otros blocks, tal como los 88 y 566 (Krane). en el caso del block 110, la herramienta es de doble accion: inserta y corta el cable. Código Discar: CAT5HII
Herramienta de crimpear:
es muy similar a crimpeadora de los plugs americanos RJ11 pero permite plugs de mayor tamaño(8 posiciones). al igual que ella permite: cortar el cable, pelarlo y apretar el conector para fijar los hilos flexibles del cable a los contactos. Código Discar: CAT5PCRJ45
Cortador y Pelador de cables:
permite agilizar notablemente la tarea de pelado de vainas de los cables UTP, tantos solidos como flexibles, a si como emparejado de los pares internos del mismo. no produce marcado de los cables, como es habitual cuando se utiliza el alicate o pinza de corte normal. Código Discar: CAT5CUT
Probador Rapido de Cableado:
ideal para controlar los cableados (No para certificar) por parte del tecnico instalador. de bajo costo y facil manejo.
permite detectar facilmente:
- Cables cortados o en cortocircuito, cables corridos de posicion, invertidos, ect.
- Ademas viene provisto de accesorios para controlar cable coaxil (BNC) y patch cords (RJ45).
Codigo Discar: CAT5TEST
Cuarto de telecomunicaciones
Un cuarto de telecomunicaciones es el área en un edificio utilizada para el
uso exclusivo de equipo asociado con el sistema de cableado de
telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser
compartido con instalaciones eléctricas que no sean de telecomunicaciones. El
cuarto de telecomunicaciones debe ser capaz de albergar equipo de
telecomunicaciones, terminaciones de cable y cableado de interconexión
asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de
voz y datos, la incorporación de otros sistemas de información del edificio tales
como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de
telecomunicaciones. Todo edificio debe contar con al menos un cuarto de
telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad
de cuartos de telecomunicaciones que
puedan haber en
un edificio.
Cuarto de Equipo
El cuarto de equipo es un espacio centralizado de uso específico para equipo
de telecomunicaciones tal como central telefónica, equipo de cómputo y/o
conmutador de video. Varias o todas las funciones de un cuarto de
telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los
cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones
por la naturaleza, costo, tamaño y/o complejidad del equipo que contienen. Los
cuartos de equipo incluyen espacio de trabajo para personal de
telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones
o un cuarto de equipo. Los requerimientos del cuarto de equipo se especifican
en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.
- De acuerdo al NEC, NFPA-70
Articulo 110-16, debe haber un minimo de 1 metro de espacio libre para trabajar de
equipo con partes expuestas sin aislamiento.
- Todos los
andenes y gabinetes deben cumplir con las especificaciones de ANSI/EIA-310.
- La tornillería
debe ser métrica M6.
- Se recomienda dejar un espacio libre de
30 cm. en las esquinas.
Cuarto de Entrada de Servicios
El
cuarto de entrada de servicios consiste en la entrada de los servicios
de telecomunicaciones al edificio, incluyendo el punto de entrada a
través de la pared y continuando hasta el cuarto o espacio de entrada.
El cuarto de entrada puede incorporar el "backbone" que conecta a otros
edificios en situaciones de campus. Los requerimientos de los cuartos de
entrada se especifican en los estándares ANSI/TIA/EIA-568-A y
ANSI/TIA/EIA-569.
Area de Trabajo
El área de trabajo se extiende de la toma/conector de
telecomunicaciones o el final del sistema de cableado horizontal, hasta
el equipo de la estación y está fuera del alcance de la norma EIA/TIA
568A
El equipo de la estación puede incluir, pero no se limita a,
teléfonos, terminales de datos y computadoras. Se deben hacer ciertas
consideraciones cuando se diseña el cableado de las áreas de trabajo
